Weet je wat het leukste is aan mijn baan als breekplatenspecialist? Het beantwoorden van vragen. Nu lijkt het me een goed idee om af toe een vraag met antwoord in een blog te vermelden. Een soort ‘Lieve Mona-rubriek’, maar dan voor technische vraagstukken over breekplaten. De vragen die ik binnen krijg, kunnen tenslotte ook voor jou van toepassing zijn.
Wat zijn Krg- en Krl-waardes?
Laat ik dan maar meteen beginnen met een vraag die ik onlangs per e-mail heb ontvangen van de technische dienst van een agro-industrieel concern dat ingrediënten voor voedingsmiddelen produceert. Zij schreven het volgende:
Beste Breekplatenspecialist,

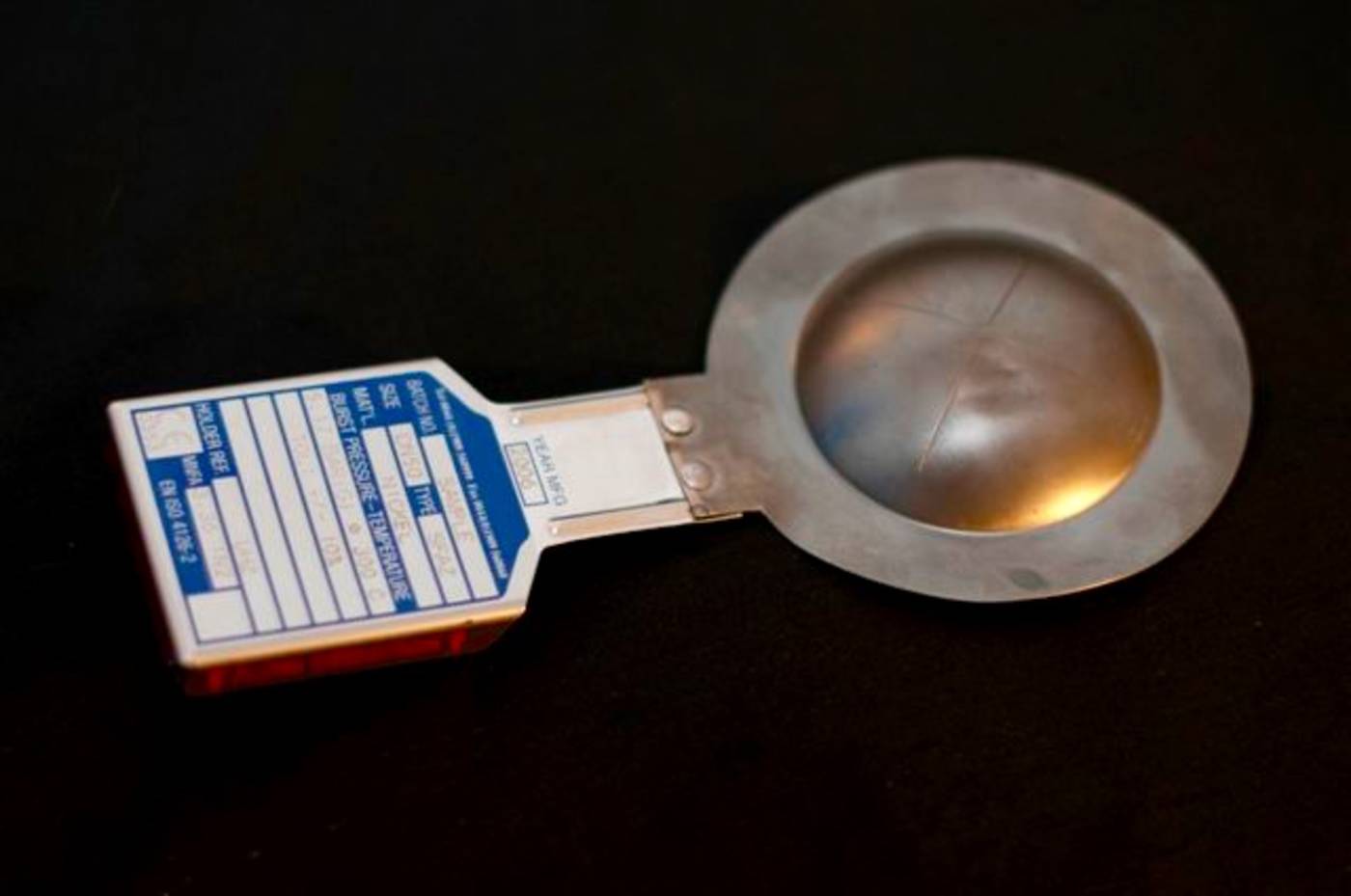

We willen een vervangende breekplaat bestellen voor een bestaande breekplaat in ons proces. Nu komen we op de breekplaat de waardes Krg en Kri tegen. Kunt u vertellen wat dit voor waardes zijn?
Natuurlijk kan ik dat.
Stromingsweerstandfactor
De benaming Kr staat voor Certified Flow Resistance Factor. Dit is in feite de gecertificeerde stromingsweerstandfactor (mooi woord!) van een breekplaat nadat deze is gebroken. Er is een Krg-factor die voor gasservice wordt toegepast (de g van gas) en een Krl-factor voor vloeistofservice (de l van liquid).
Drukverlies
Deze stromingsweerstandfactor wordt gebruikt om drukverlies/snelheid te berekenen van een breekplaat die in een druk-ontlastingssysteem is gemonteerd. Je zult begrijpen dat er na breuk van de breekplaat een kleinere opening ontstaat. De breekplaat klapt in feite open, waardoor het materiaal tegen de binnenzijde van de leiding blijft zitten. Zeker bij niet fragmenterende typen breekplaten is dit het geval. De doorlaat van de leiding wordt dan kleiner. Dit is van invloed op flow/doorstroom.
Diameter breekplaat berekenen
Van elk type breekplaat en betreffende diameter bestaat er een MNFA (Minimum Nominal Flow Area) en Kr-factor die de opening/oppervlakte van de gebroken breekplaat in mm2 en/of inch2 aangeeft. Het is dus belangrijk om hiermee rekening te houden bij het bepalen van de diameter van de breekplaten die je wilt bestellen. Maar natuurlijk help ik je hier graag bij.
Heb je ook een breekplatenvraag? Mail deze naar info@hitma-breekplaten.nl;reacties@hitma.nl
Dick Verhoef (Twitter @DickVerhoef)
